Nama Jembatan : WOLTER GENUK KUDU
Kode : KT.33.074.05.0041.002 Unduh Formulir Survei
Detail Jembatan
  • Nama Jembatan

    WOLTER GENUK KUDU

  • Koordinat
    [110.481772,-6.969232]
  • Nama Ruas

    Jalan WOLTER MONGINSIDI

  • Tipe Jembatan
    Tipe : Gelagar
    Bahan : Beton Bertulang
  • Tahun Pembangunan :

    -

  • Nilai Kondisi Jembatan :

    RUSAK RINGAN

  • Pondasi
    Tipe : Cakar Ayam
  • Dimensi
    Jumlah Bentang : 1
    Panjang : 10 meter
    Lebar : 25.6 meter
  • Struktur Bangunan Atas
    Bahan : Gelagar
    Tipe : Beton Bertulang
  • Lantai
    Bahan : Aspal
  • Kepala Jembatan/Pilar
    Bahan : Pasangan Batu
    Tipe : Dinding Penuh
  • Bulan Survey
    Mei 2024
1. Tampak Depan

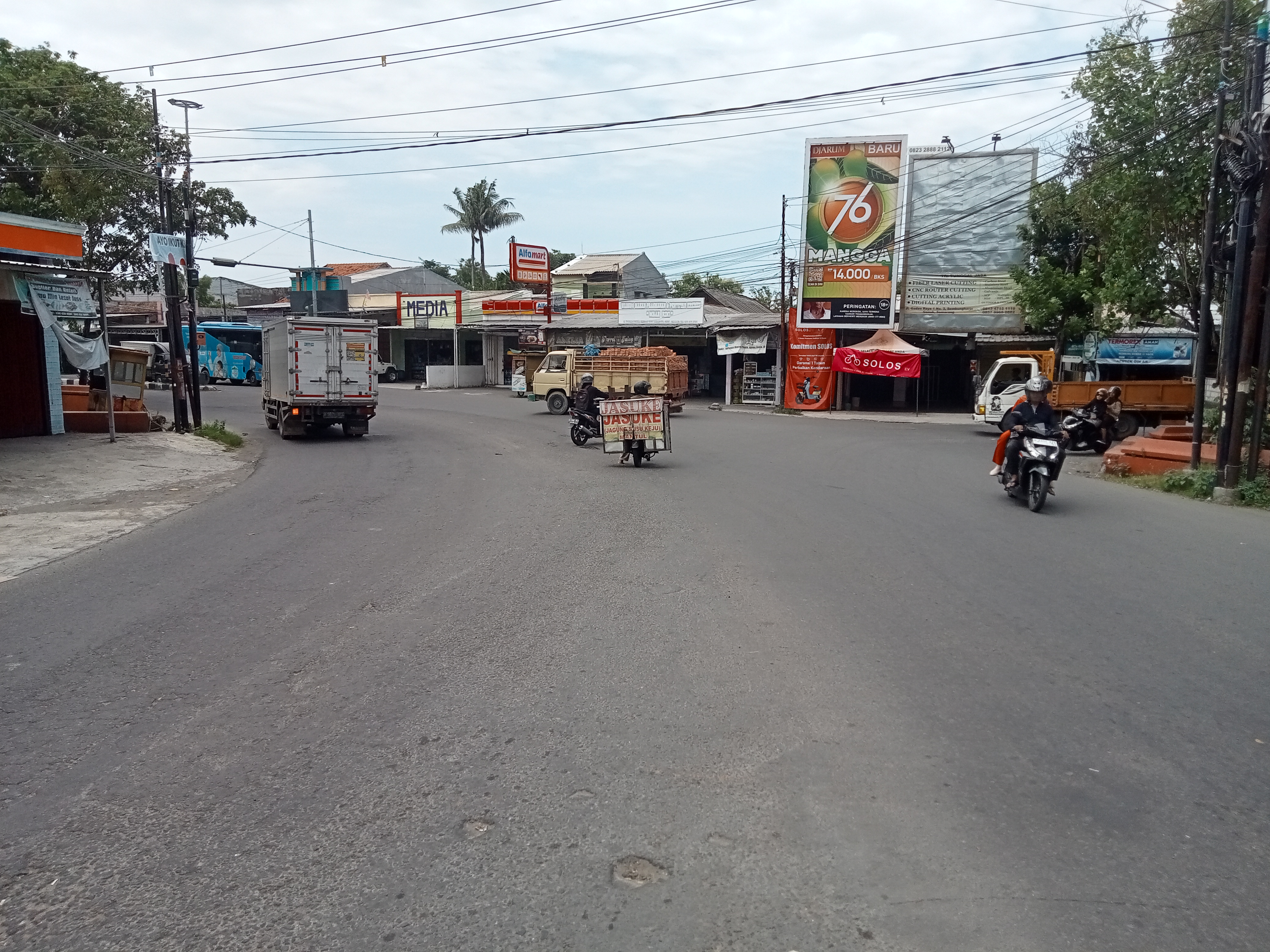

2. Tampak Belakang

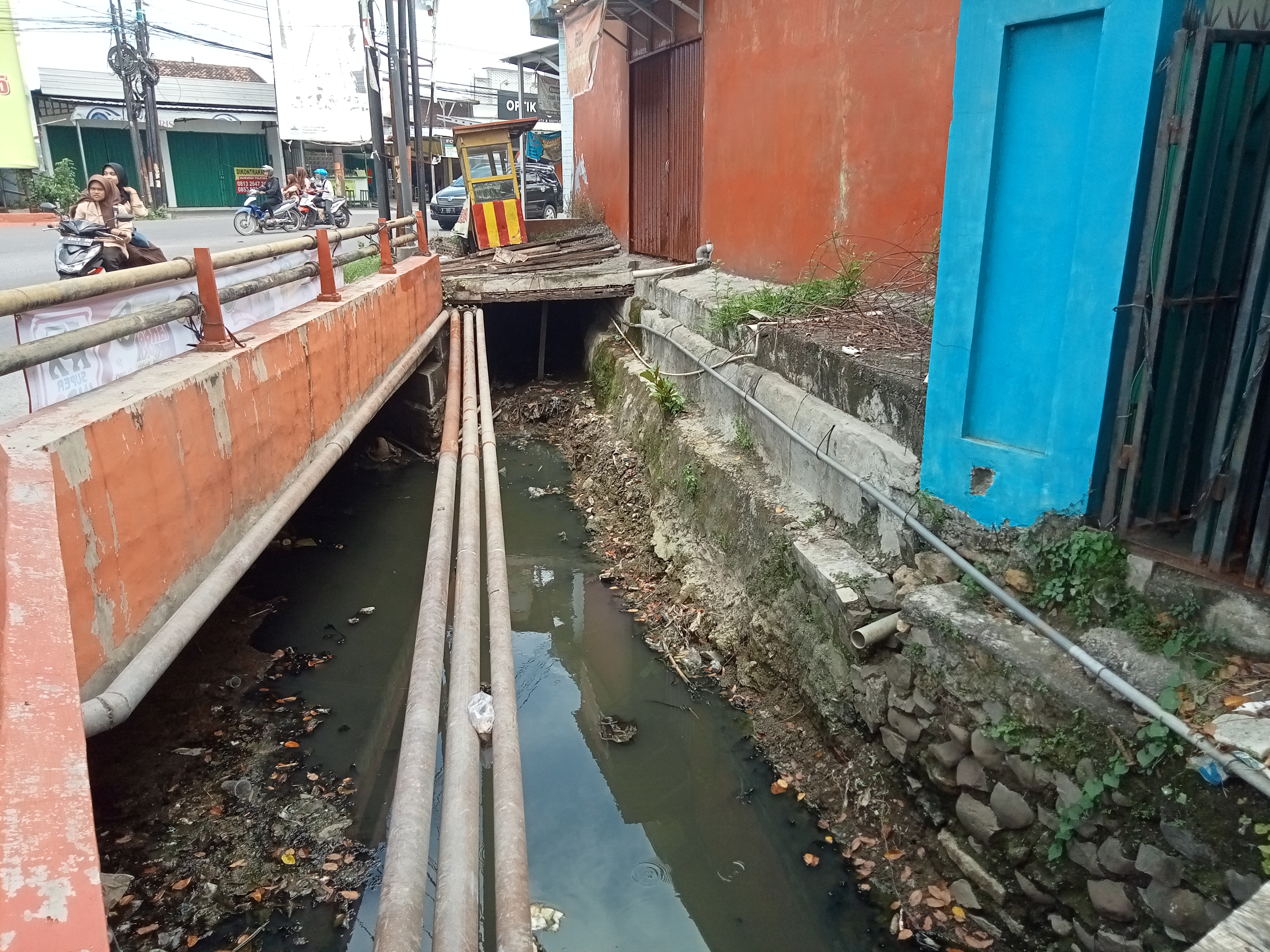

3. Tampak Samping
4. Tampak Samping

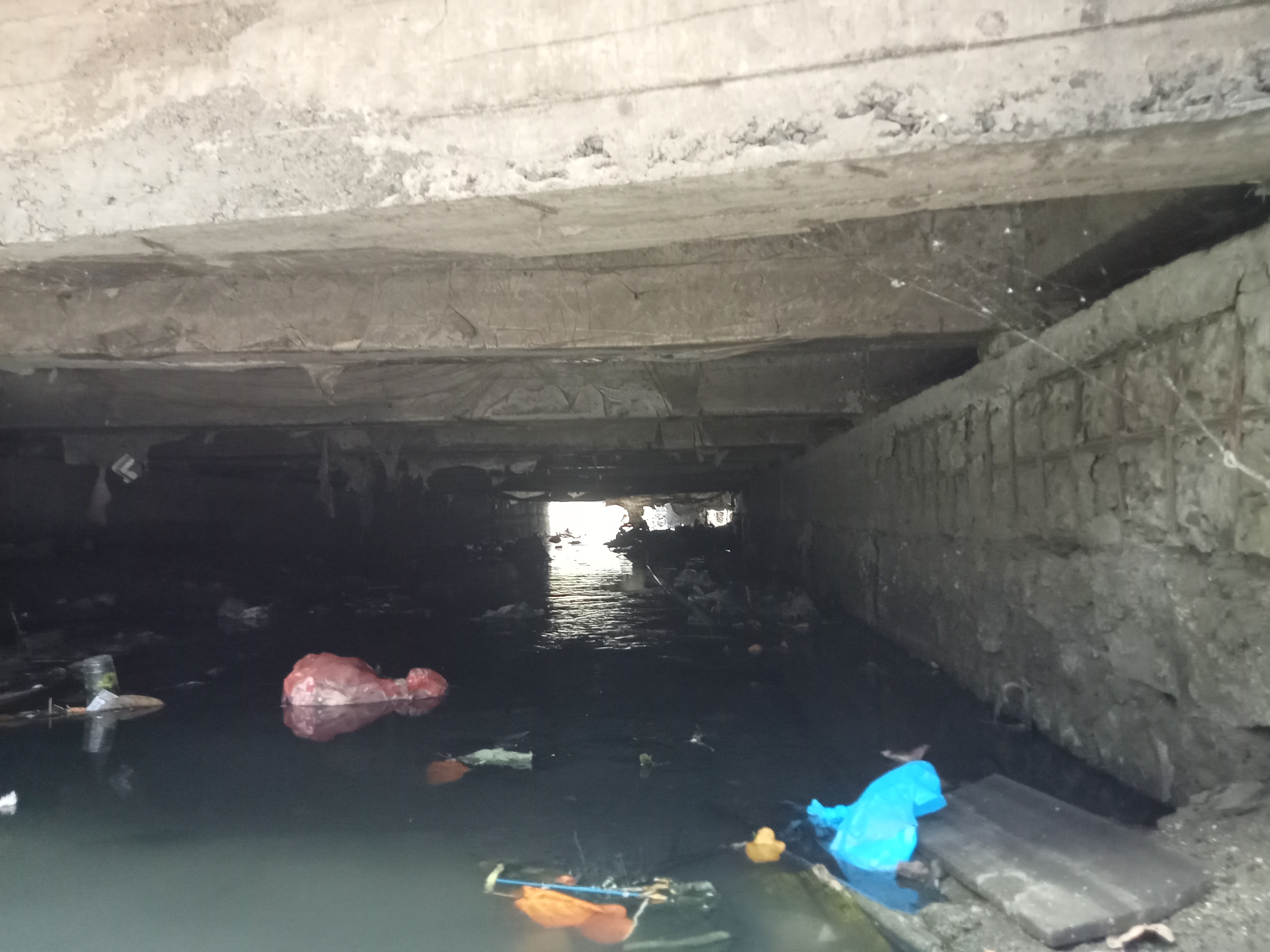

5. Kondisi Bangunan Bawah

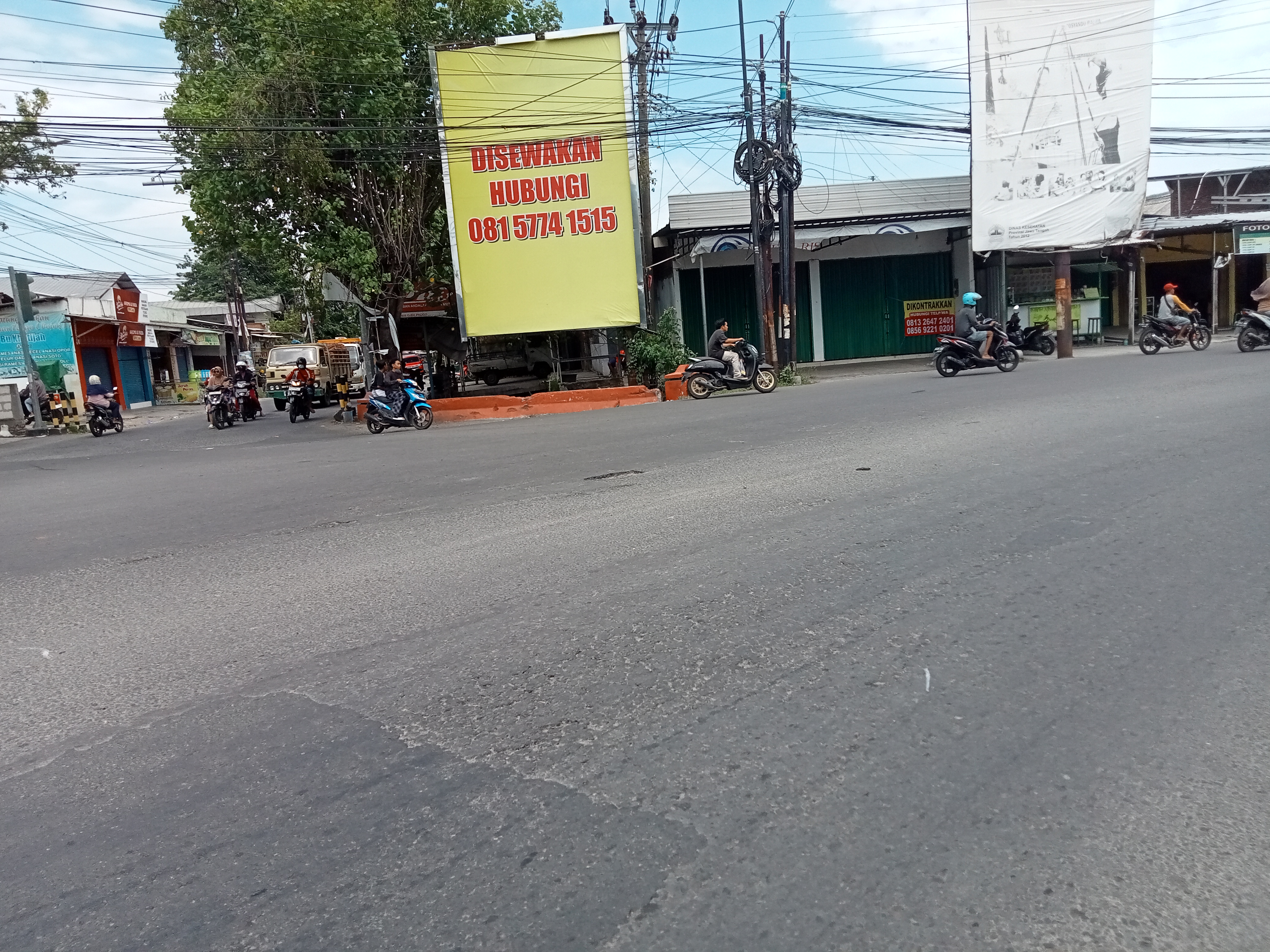

6. Kondisi Lantai

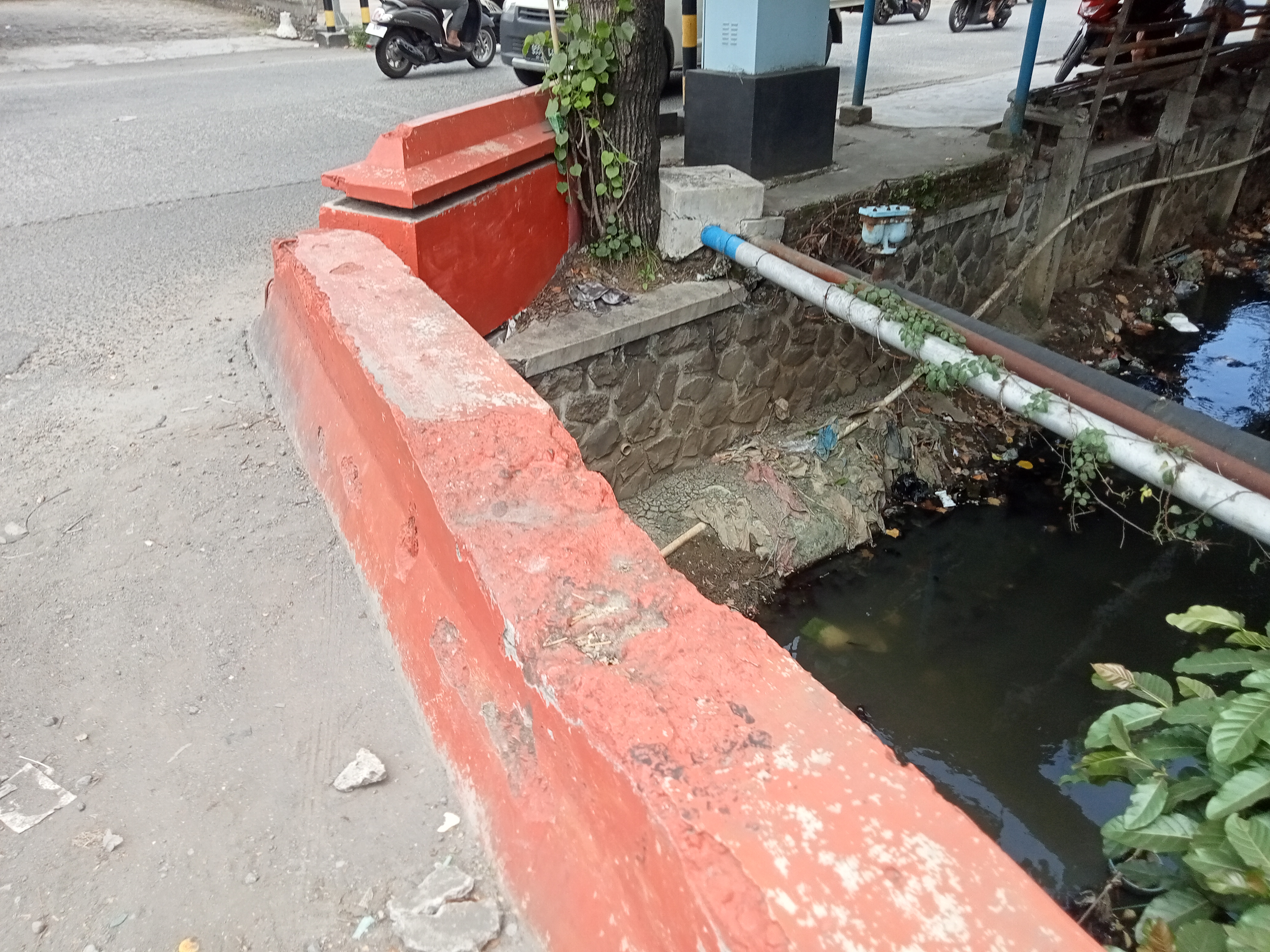

7. Kondisi Sandaran

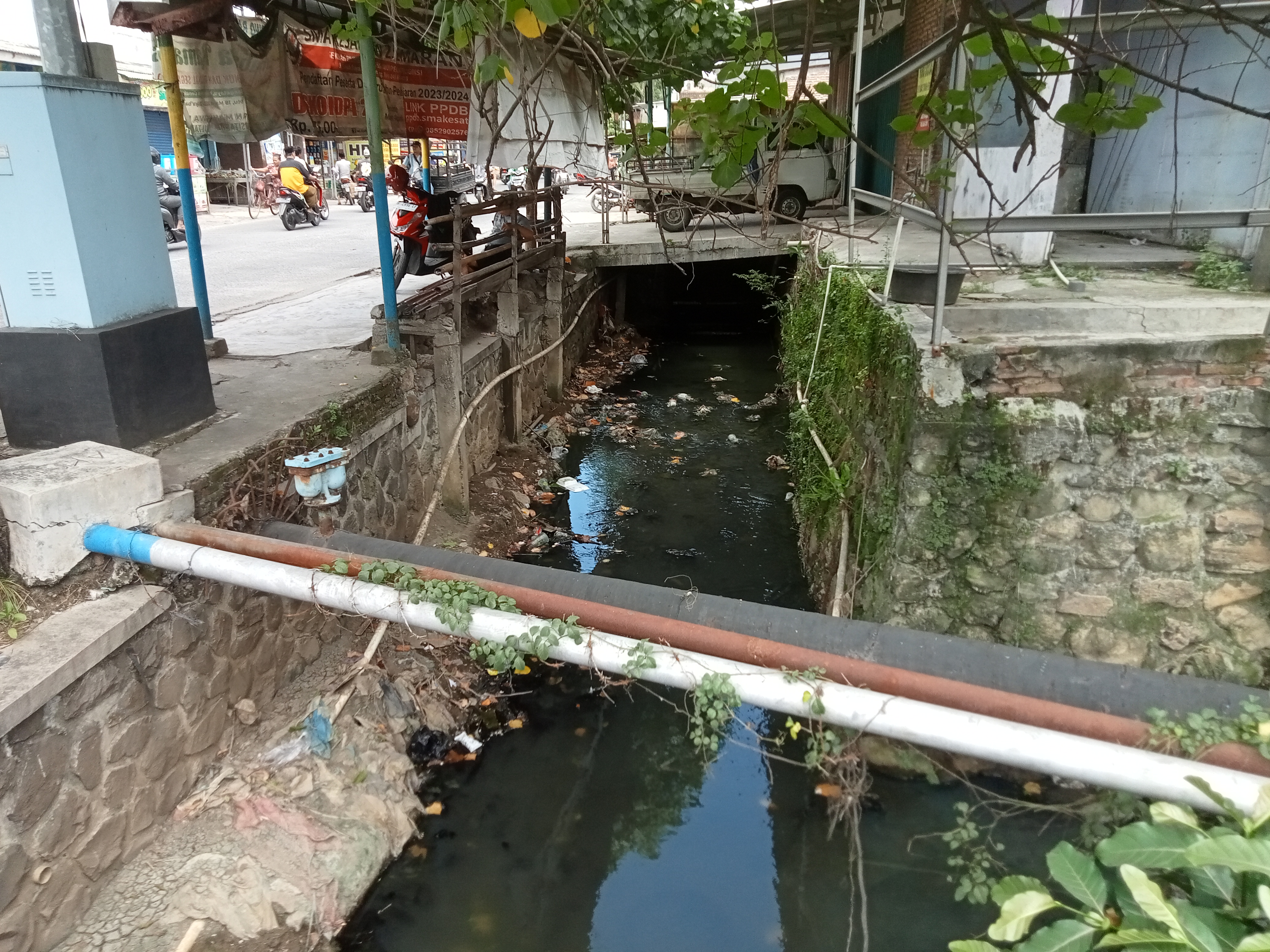

8. Kondisi Aliran Sungai
