Nama Jembatan : MANGKANG WETAN
Kode : NS.33.074.16.00008.001 Unduh Formulir Survei
Detail Jembatan
  • Nama Jembatan

    MANGKANG WETAN

  • Koordinat
    [110.3078893,-6.9689666]
  • Nama Ruas

    Jalan LAPANGAN KALISASAK

  • Tipe Jembatan
    Tipe : Gelagar
    Bahan : Beton Pratekan
  • Tahun Pembangunan :

    2018

  • Nilai Kondisi Jembatan :

    BAIK

  • Pondasi
    Tipe : Sumuran
  • Dimensi
    Jumlah Bentang : 1
    Panjang : 26.8 meter
    Lebar : 6 meter
  • Struktur Bangunan Atas
    Bahan : Gelagar
    Tipe : Beton Pratekan
  • Lantai
    Bahan : Beton Bertulang
  • Kepala Jembatan/Pilar
    Bahan : Beton Bertulang
    Tipe : Dinding Penuh
  • Bulan Survey
    Maret 2024

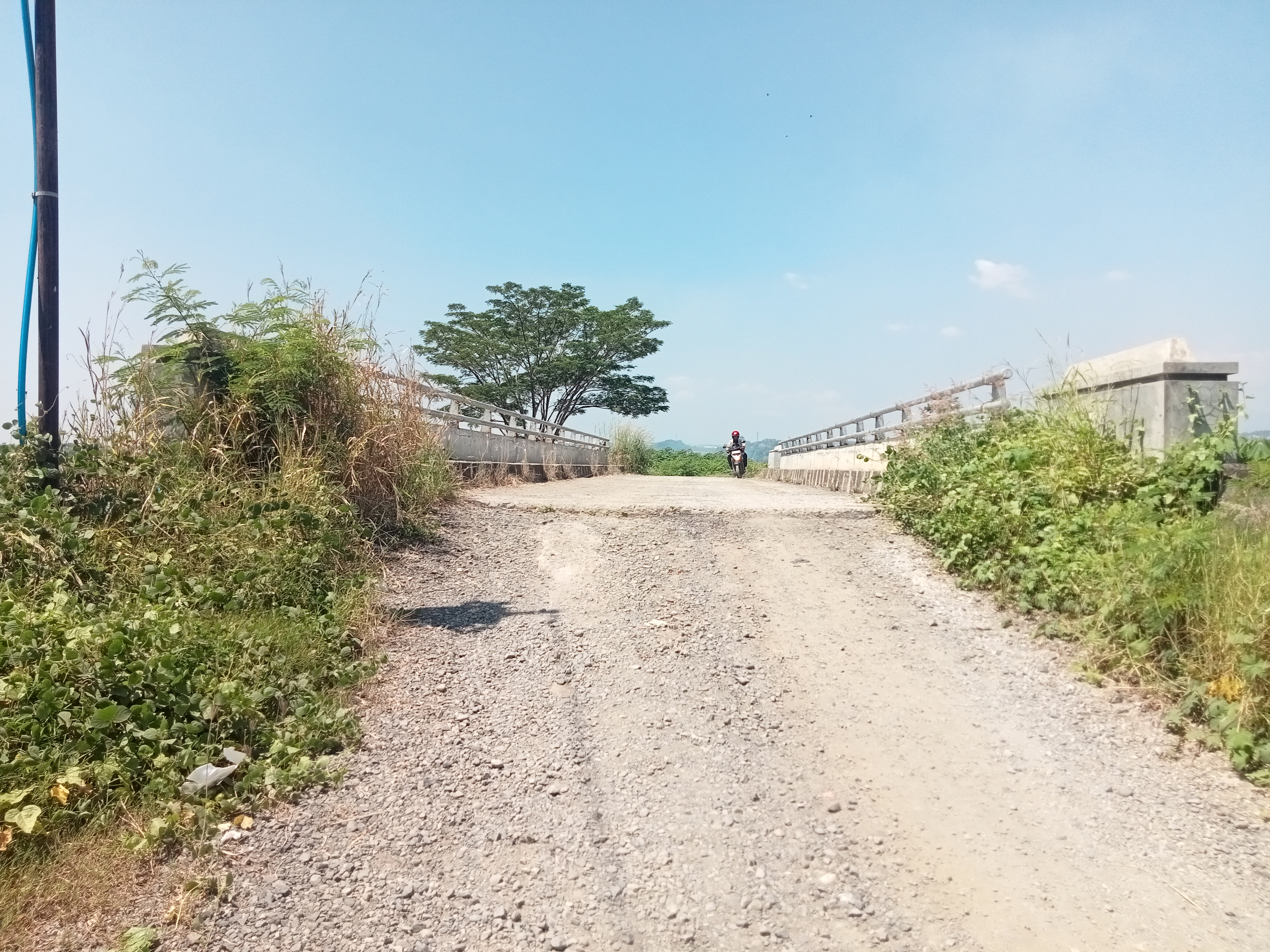

1. Tampak Depan

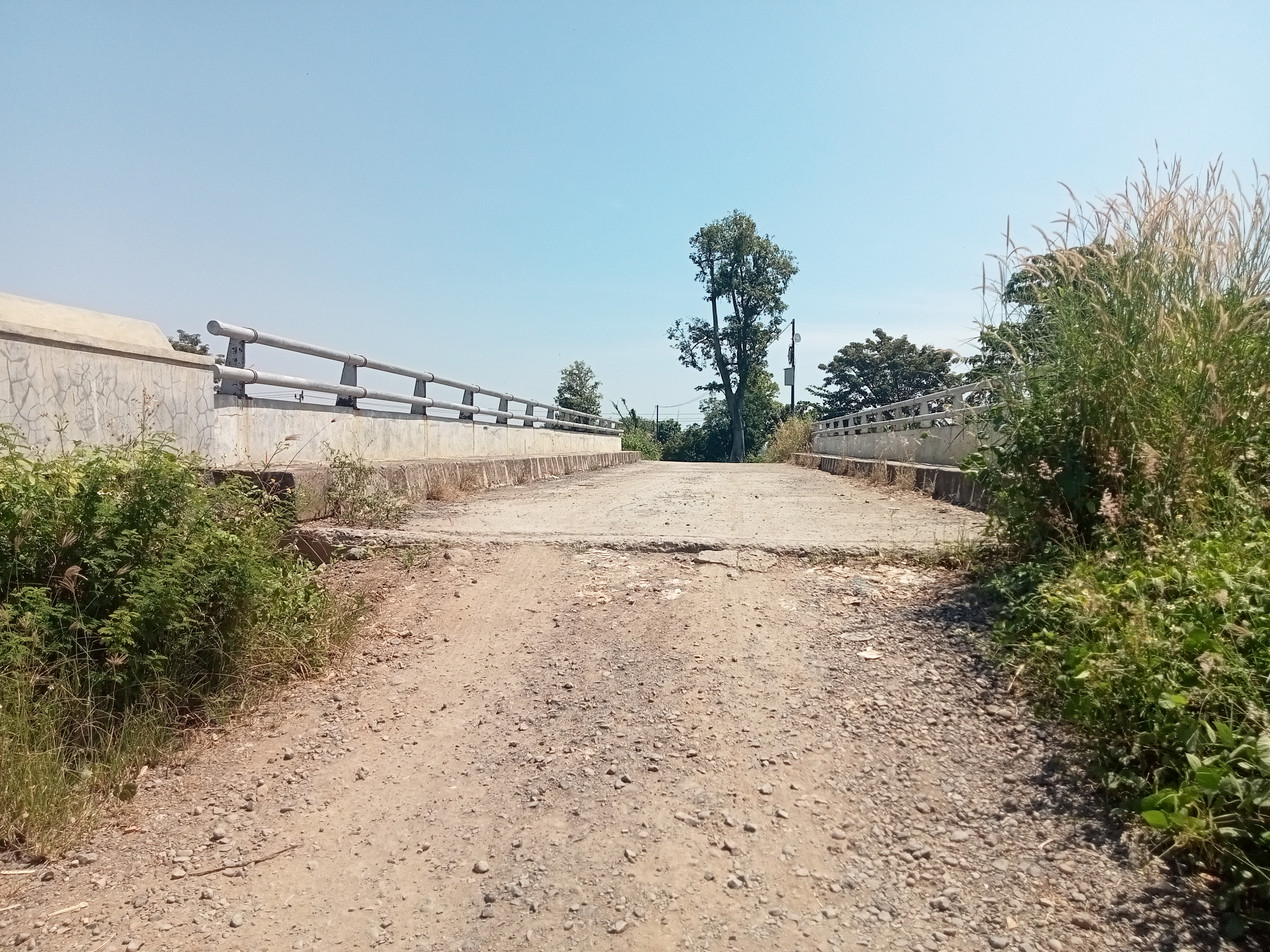

2. Tampak Belakang

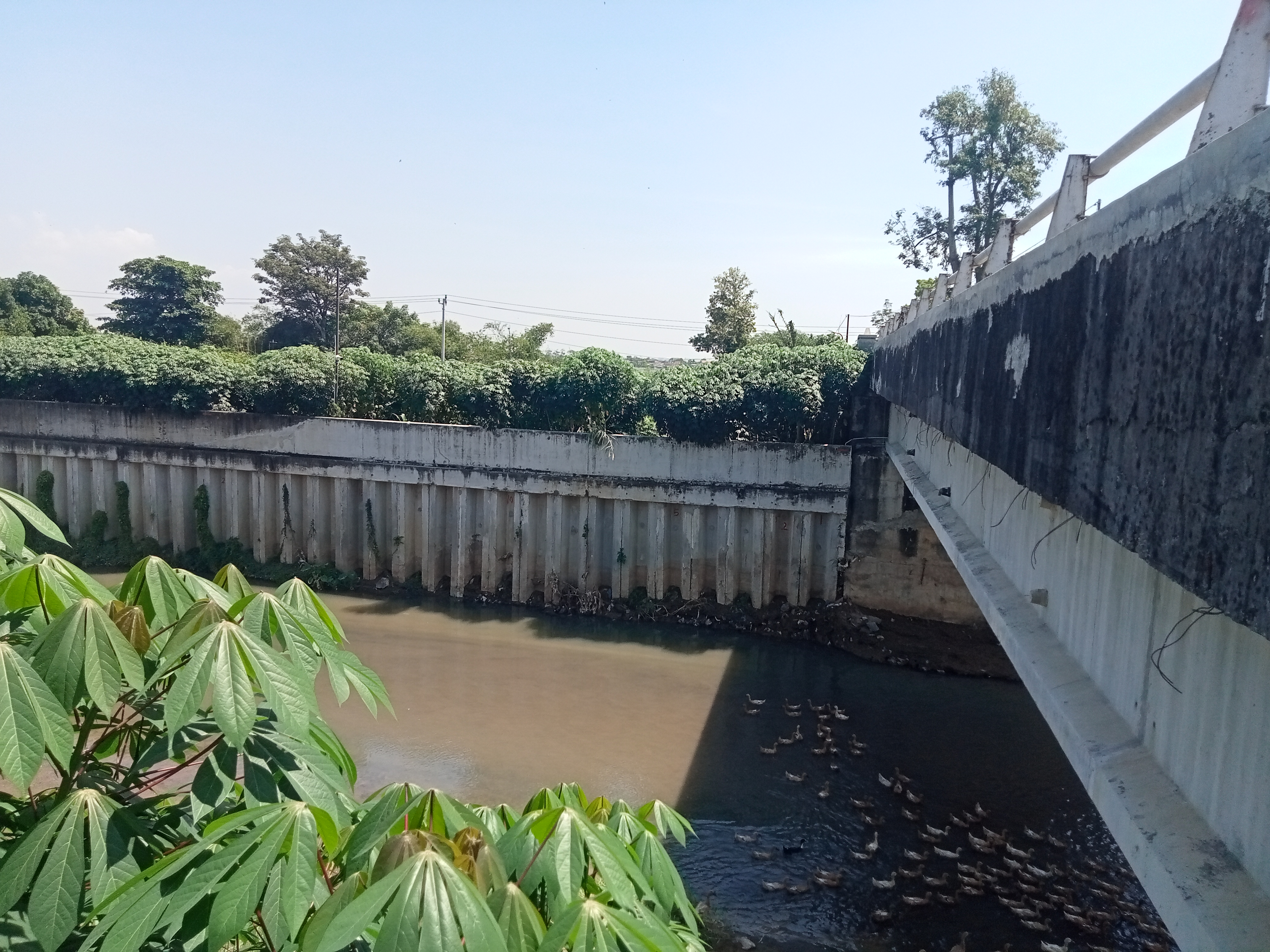

3. Tampak Samping

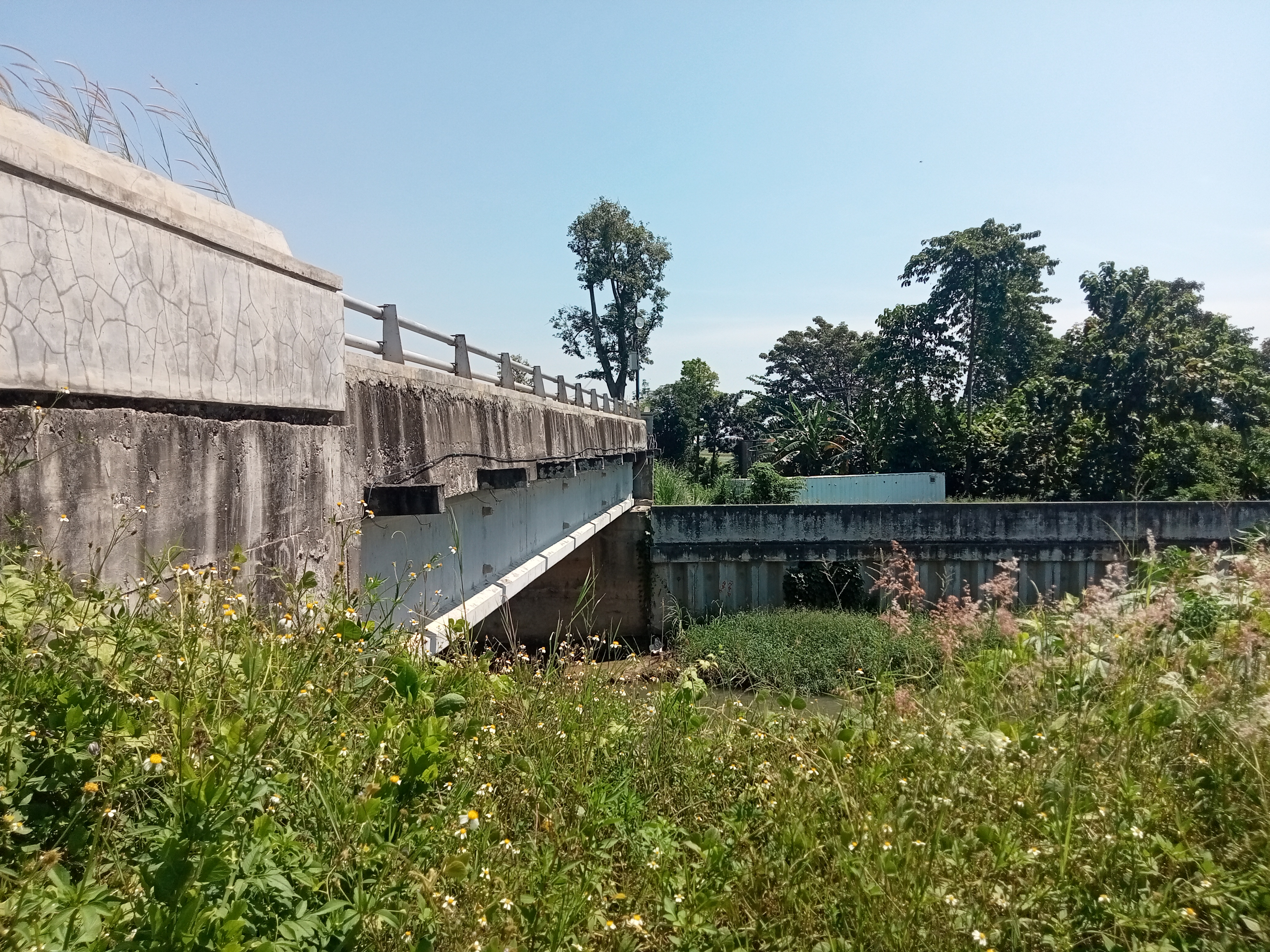

4. Tampak Samping
5. Kondisi Bangunan Bawah

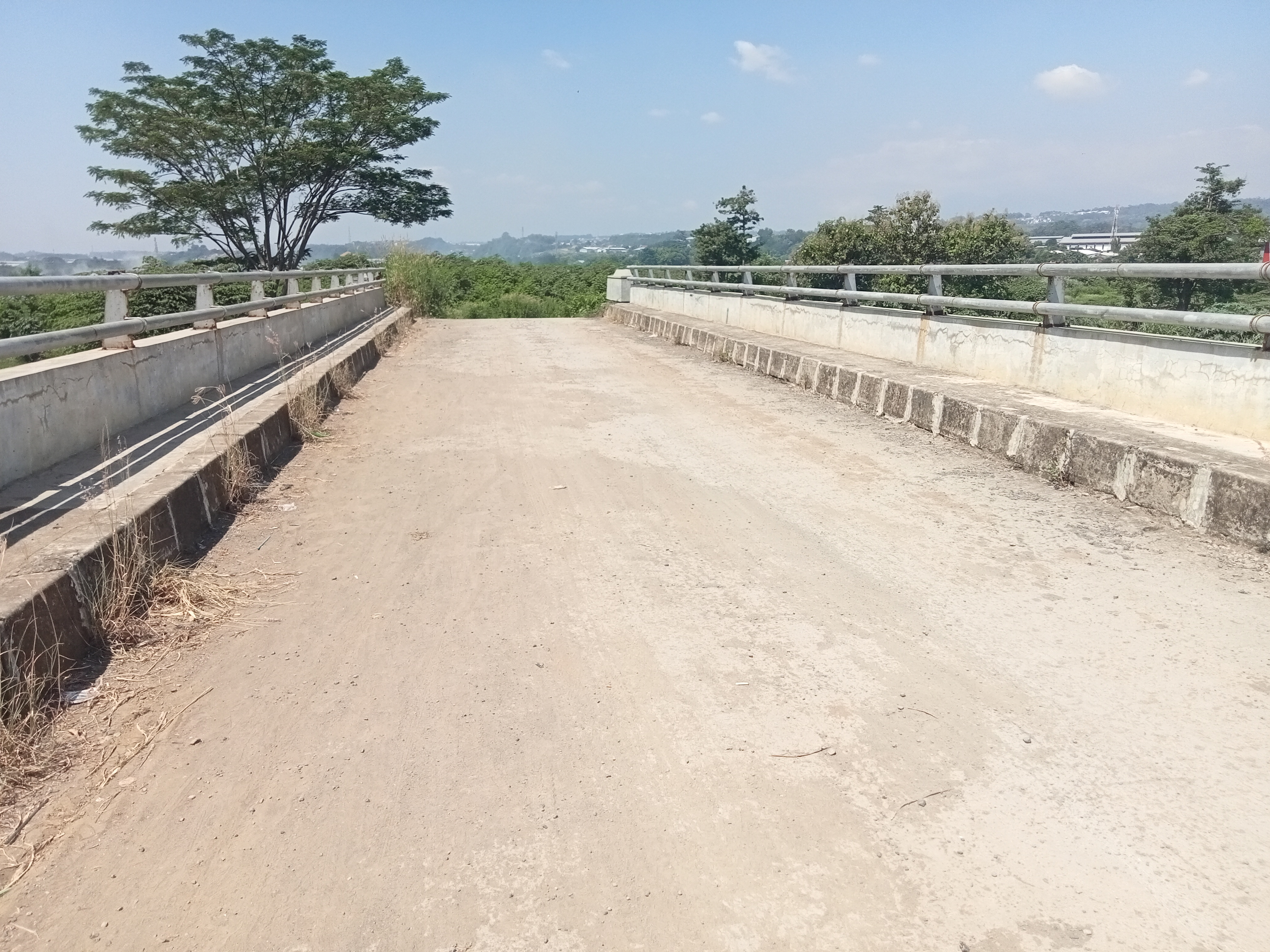

6. Kondisi Lantai

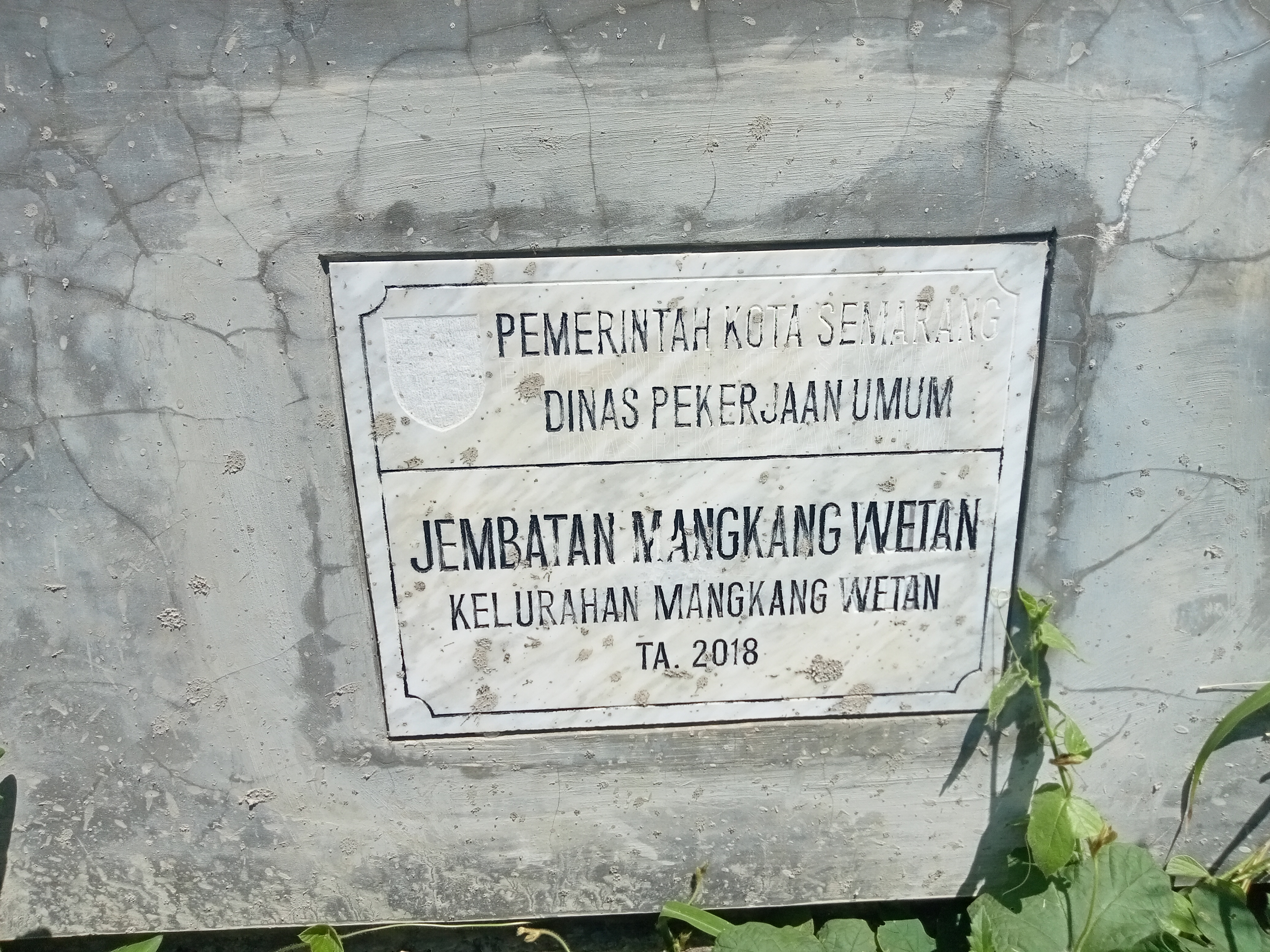

7. Papan Nama

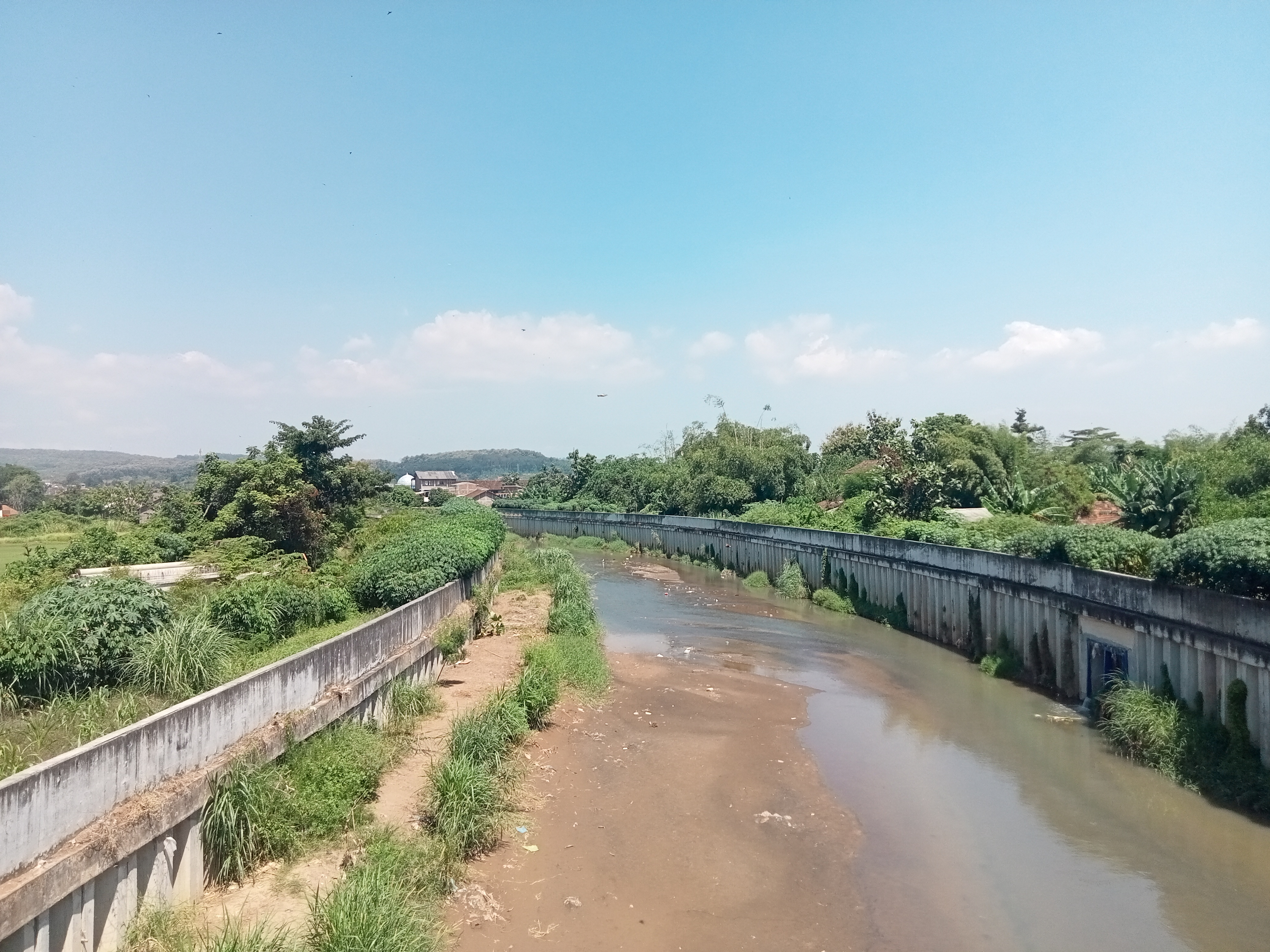

8. Kondisi Aliran Sungai

Form D3

Formulir Survey D3

Form D3
