Nama Jembatan : PATEMON
Kode : KT.33.074.12.0031.001
Unduh Formulir Survei
Nama Jembatan : PATEMON
Kode : KT.33.074.12.0031.001 Unduh Formulir Survei
Detail Jembatan
  • Nama Jembatan

    PATEMON

  • Koordinat
    [110.397113,-7.069043]
  • Nama Ruas

    Jalan MR. KOESOEBIYONO TJONDRO WIBOWO

  • Tipe Jembatan
    Tipe : Pelengkung
    Bahan : Beton Bertulang
  • Tahun Pembangunan :

  • Nilai Kondisi Jembatan :

    RUSAK RINGAN

  • Pondasi
    Tipe : Langsung
  • Dimensi
    Jumlah Bentang : 1
    Panjang : 3.6 meter
    Lebar : 7.5 meter
  • Struktur Bangunan Atas
    Bahan : Pelengkung
    Tipe : Beton Bertulang
  • Lantai
    Bahan : Aspal
  • Kepala Jembatan/Pilar
    Bahan : Pasangan Batu
    Tipe : Dinding Penuh
  • Bulan Survey
    Mei 2024
1. Tampak Depan
2. Tampak Belakang

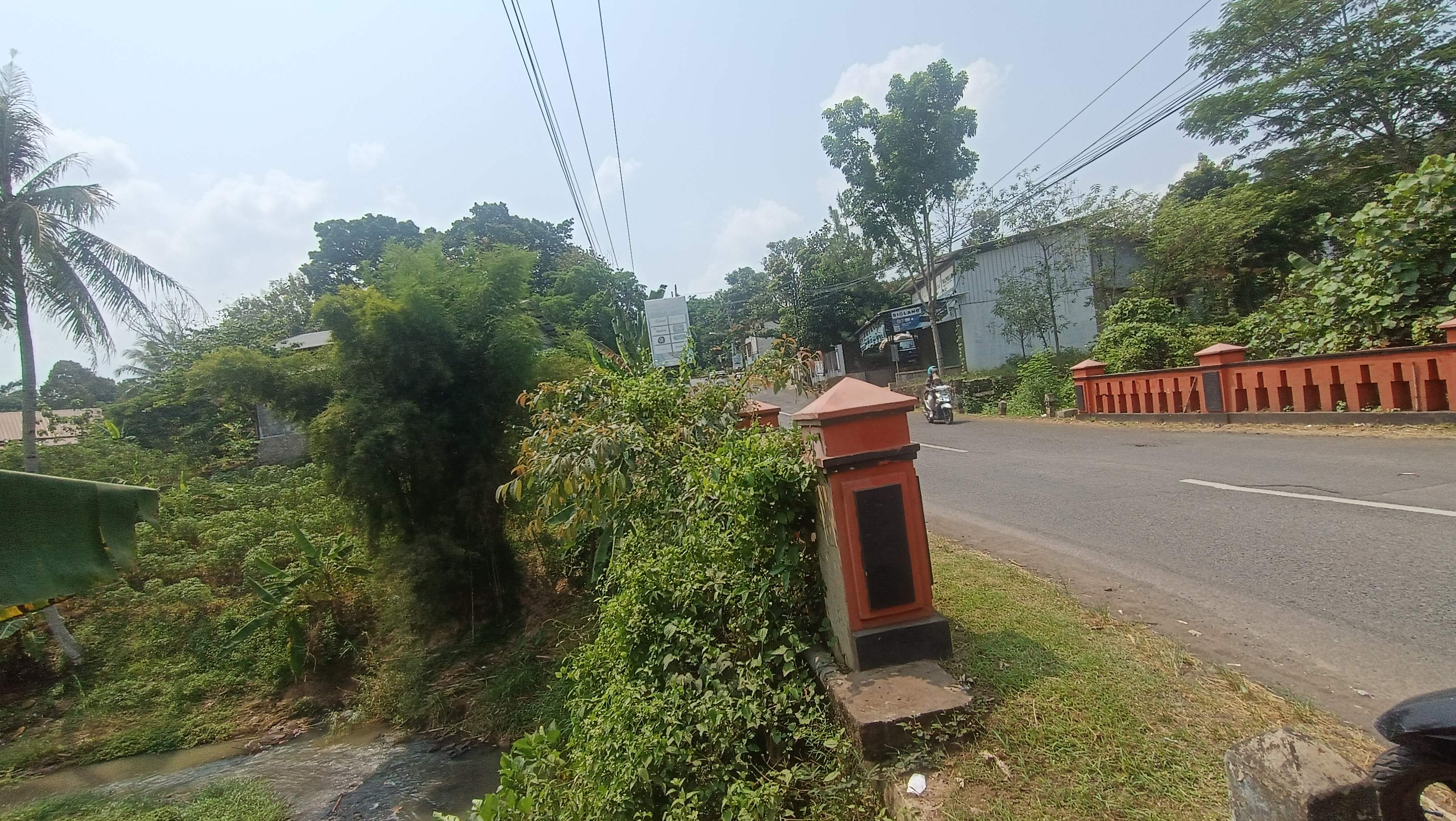

3. Tampak Samping
4. Tampak Samping
5. Kondisi Bangunan Bawah

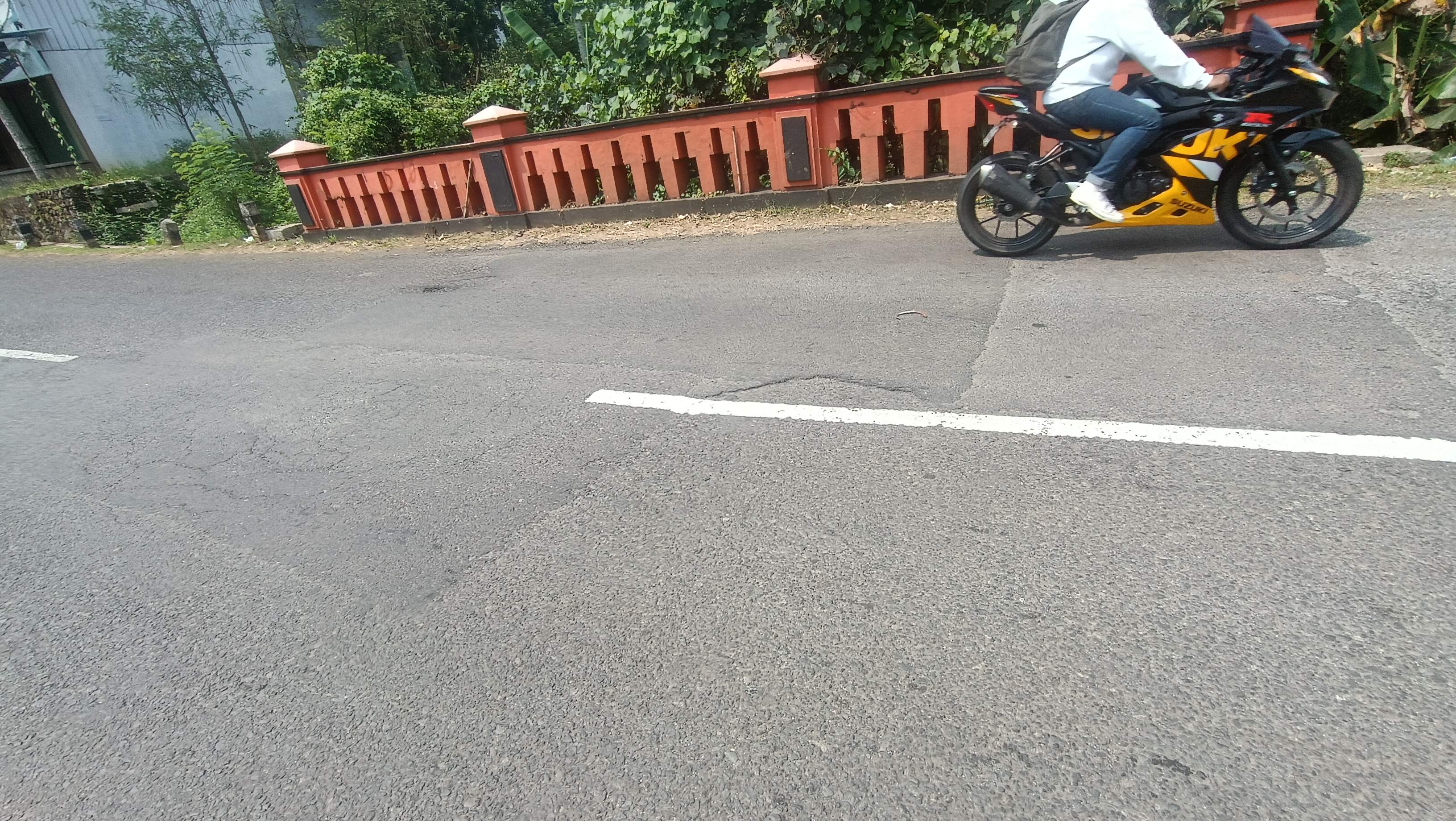

6. Kondisi Lantai
7. Kondisi Sandaran
8. Kondisi Aliran Sungai

Form D3

Formulir Survey D3

Form D3
