Nama Jembatan : MUKTIHARJO
Kode : KT.33.074.05.0020.001
Unduh Formulir Survei
Nama Jembatan : MUKTIHARJO
Kode : KT.33.074.05.0020.001 Unduh Formulir Survei
Detail Jembatan
  • Nama Jembatan

    MUKTIHARJO

  • Koordinat
    [110.449721,-6.961082]
  • Nama Ruas

    Jalan MUKTIHARJO

  • Tipe Jembatan
    Tipe : Gelagar Komposit
    Bahan : Baja
  • Tahun Pembangunan :

    2014

  • Nilai Kondisi Jembatan :

    SEDANG

  • Pondasi
    Tipe : Tiang Pancang
  • Dimensi
    Jumlah Bentang : 2
    Panjang : 32 meter
    Lebar : 8.6 meter
  • Struktur Bangunan Atas
    Bahan : Gelagar Komposit
    Tipe : Baja
  • Lantai
    Bahan : Aspal
  • Kepala Jembatan/Pilar
    Bahan : Beton Bertulang
    Tipe : Dinding Penuh
  • Bulan Survey
    Mei 2024

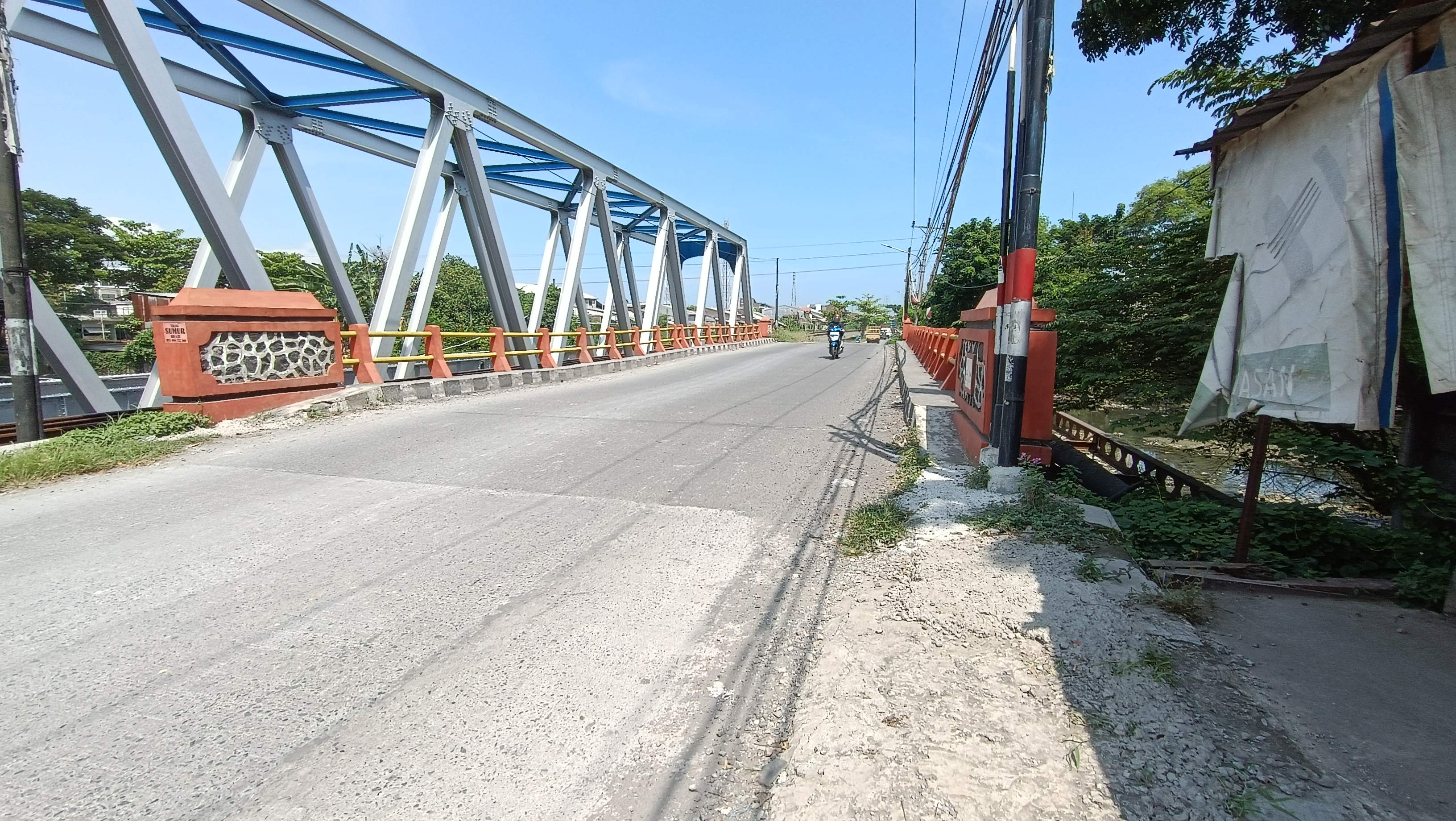

1. Tampak Depan
2. Tampak Samping
3. Tampak Samping

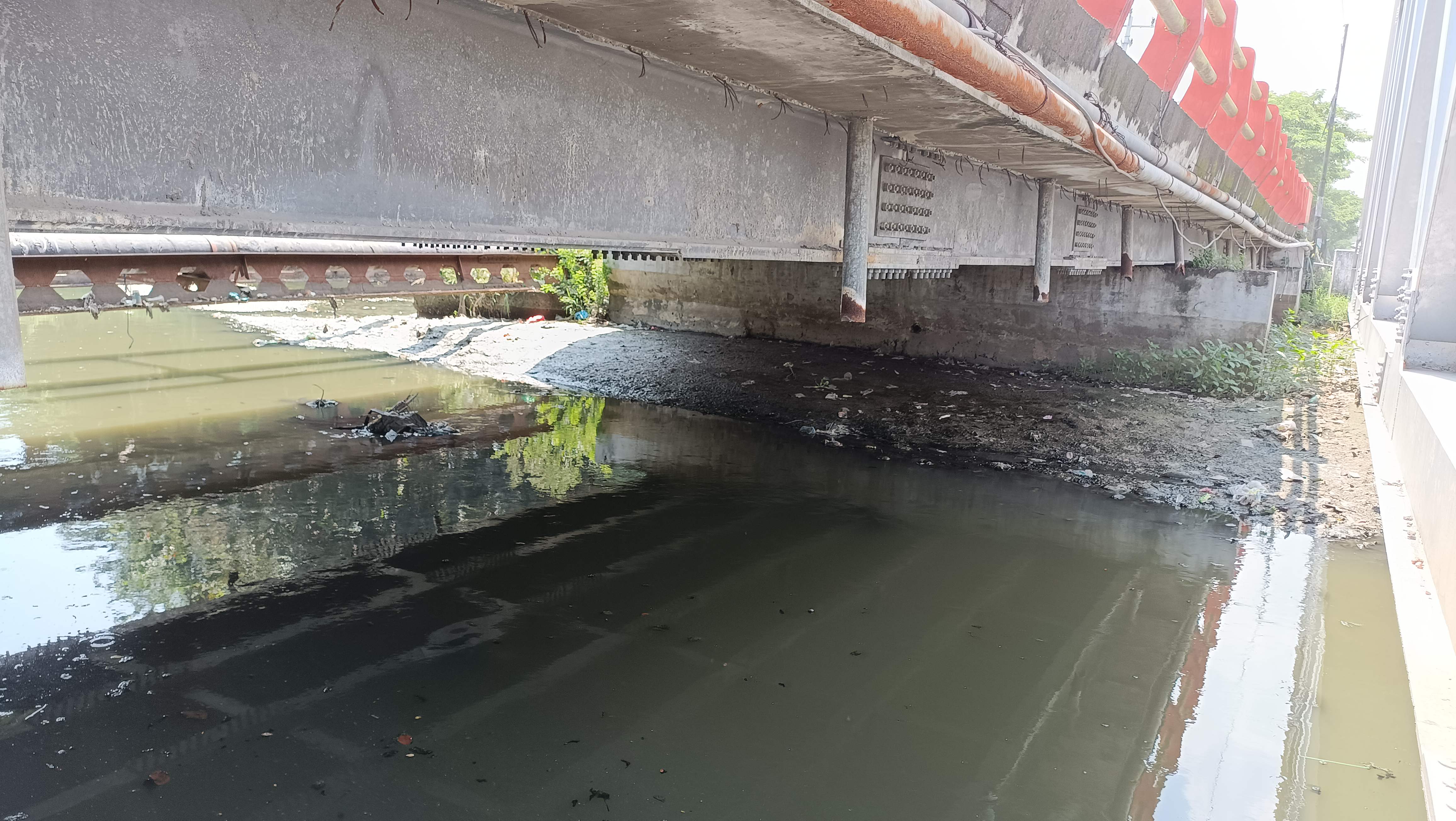

4. Kondisi Bangunan Bawah

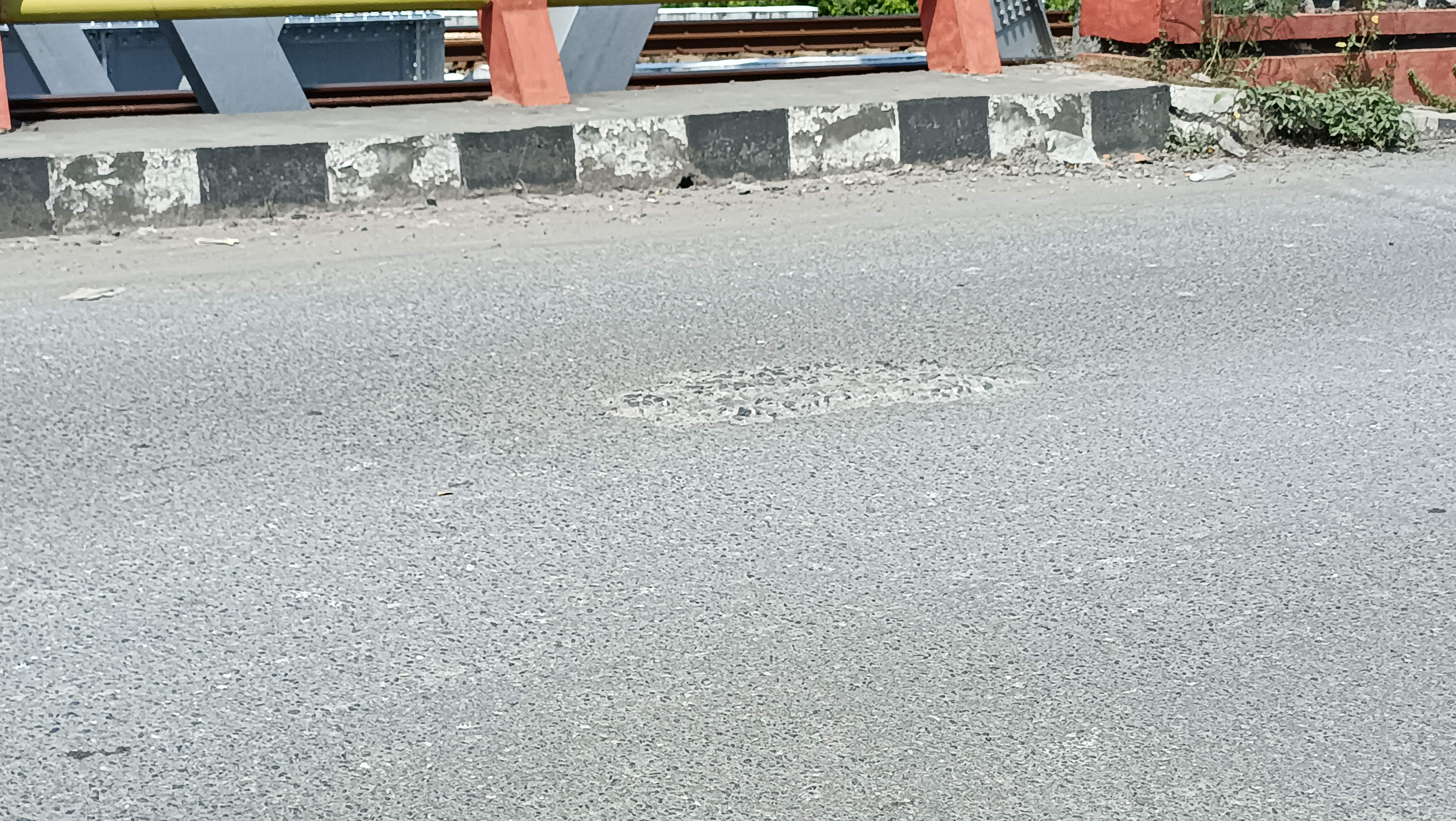

5. Kondisi Lantai
6. Papan Nama

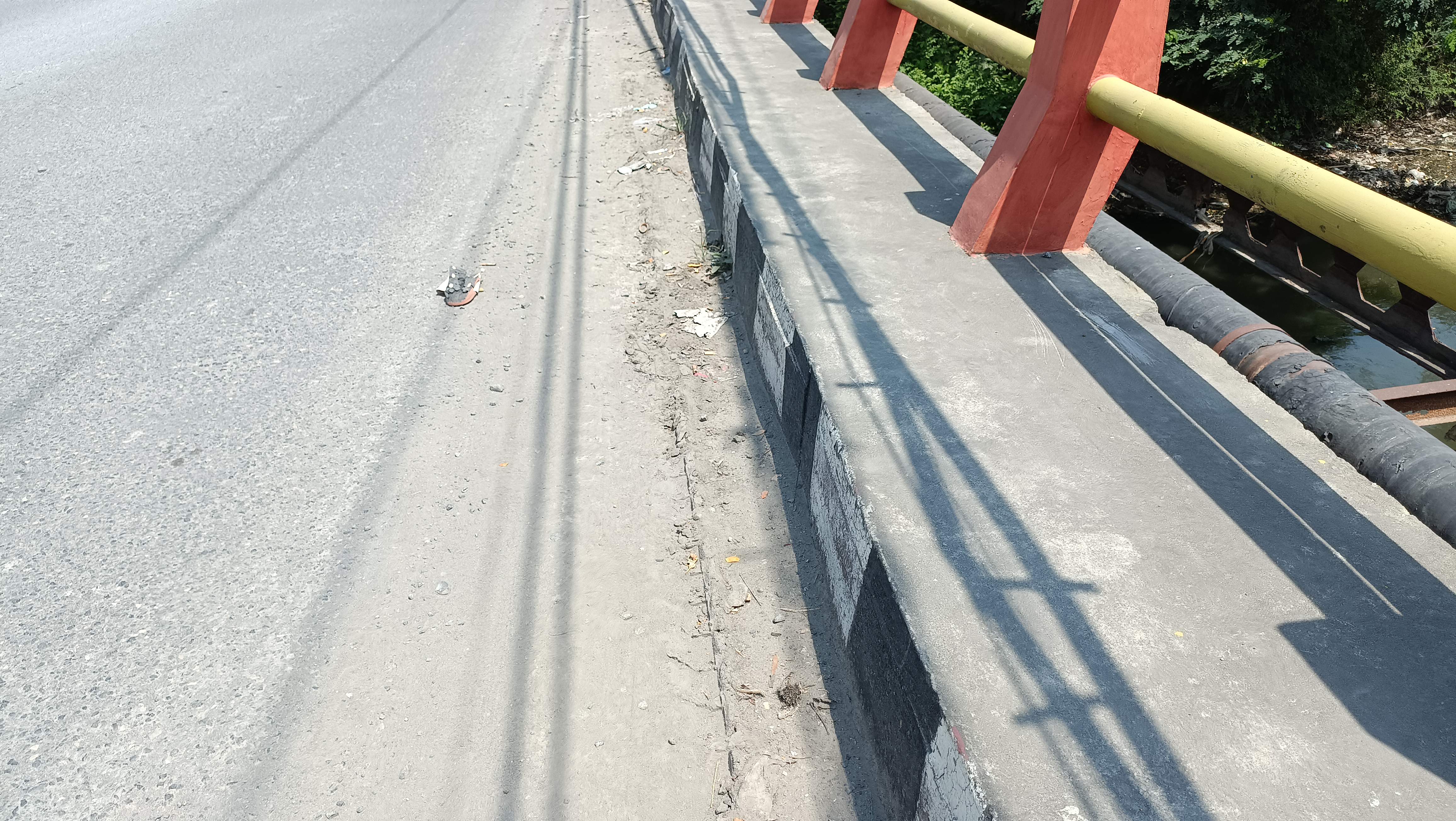

7. Kondisi Sandaran Dan Trotoar

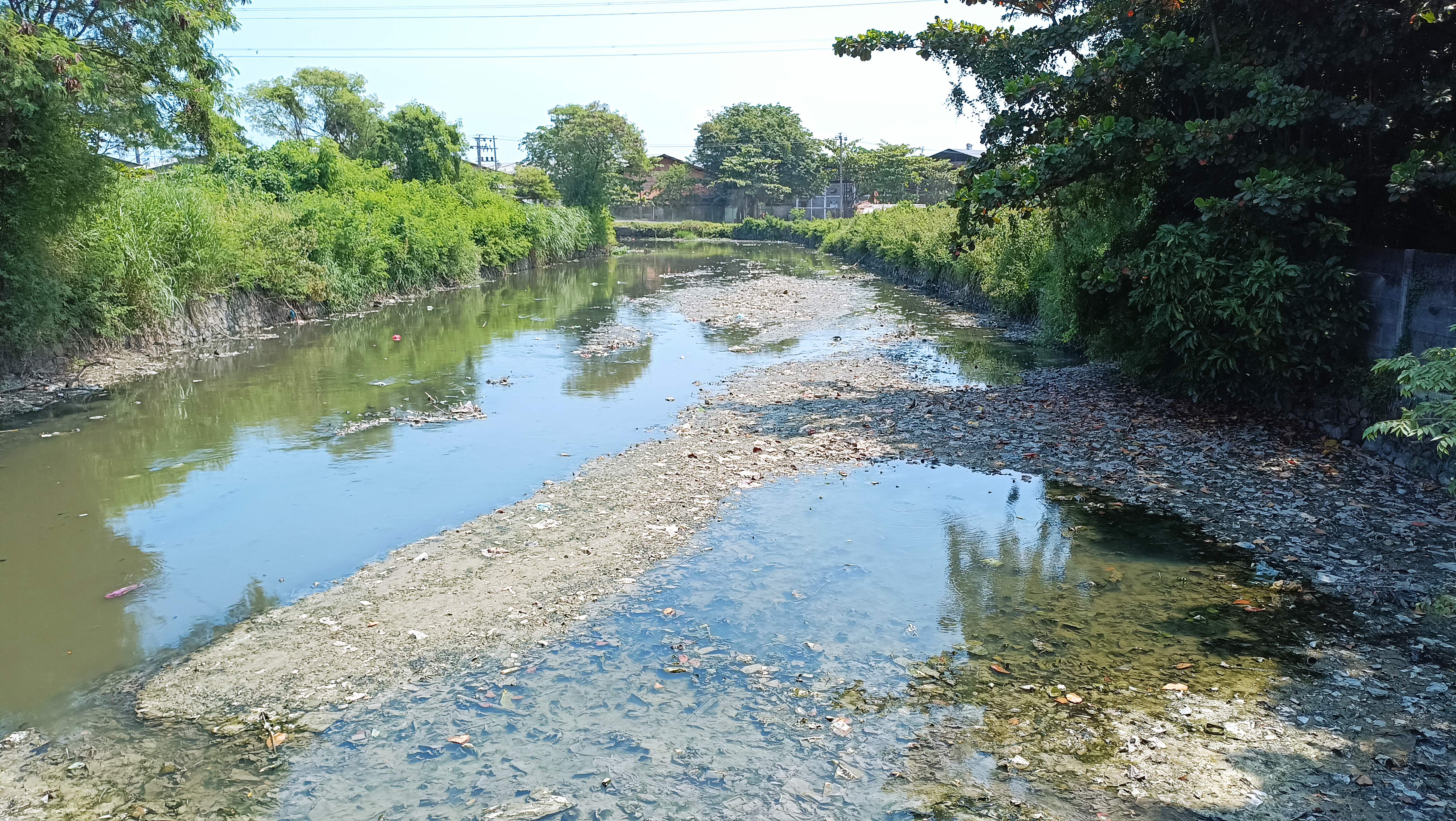

8. Kondisi AliranSungai

Form D3

Formulir Survey D3

Form D3
